Quad Eight

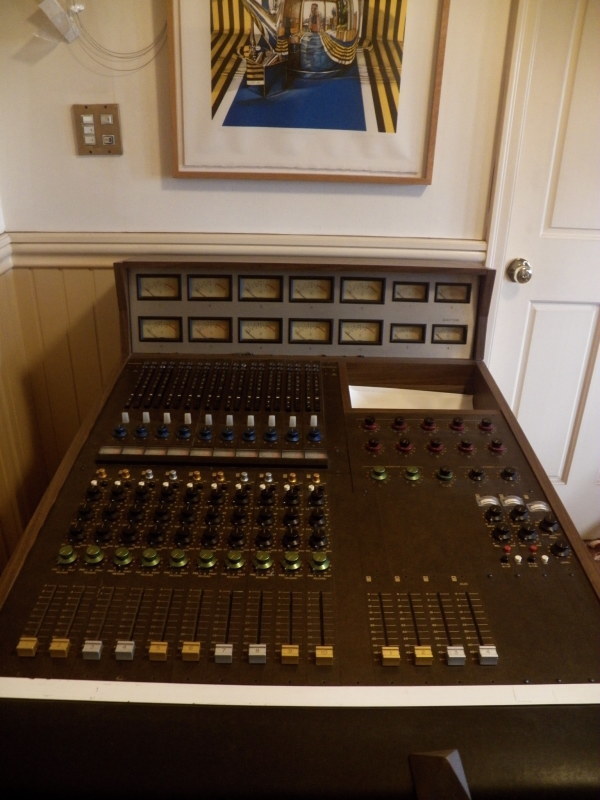

quad eight console
model 1026

Quad Eight_f0016148_15572547.jpg

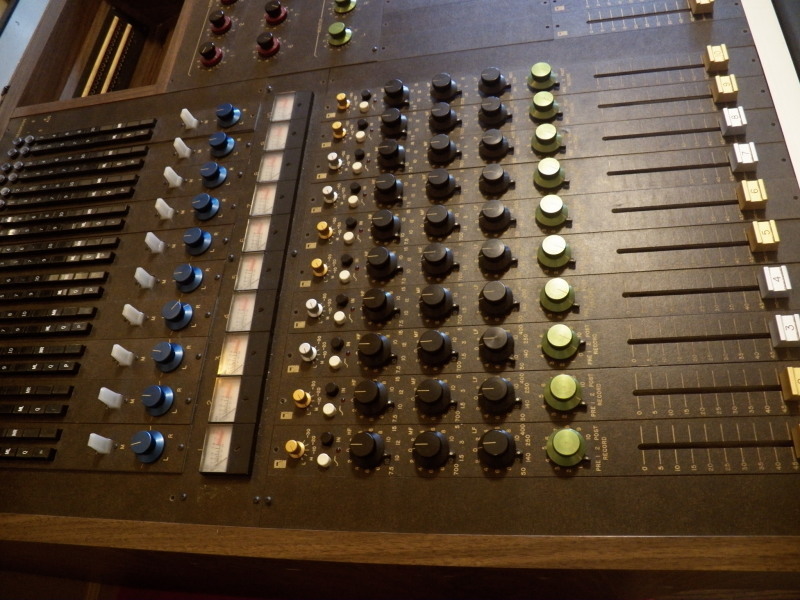

quad eight console

Quad Eight_f0016148_15573271.jpg

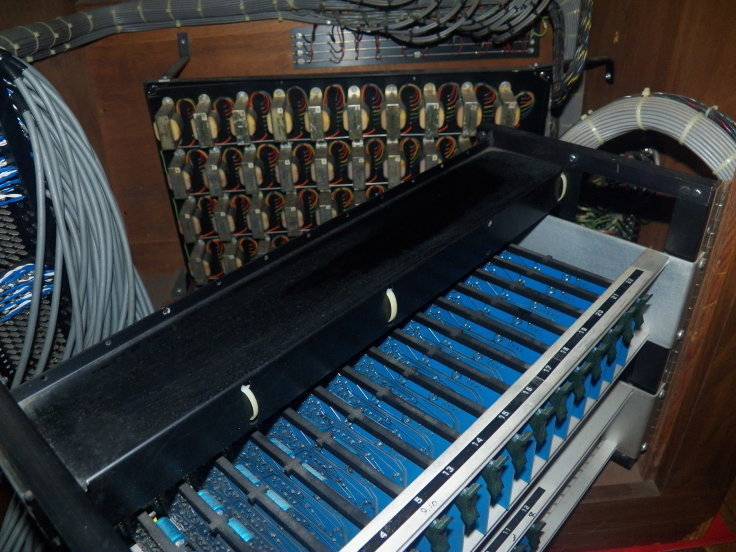

Quad Eight CA27カード群
Quad Eight_f0016148_15565080.jpg

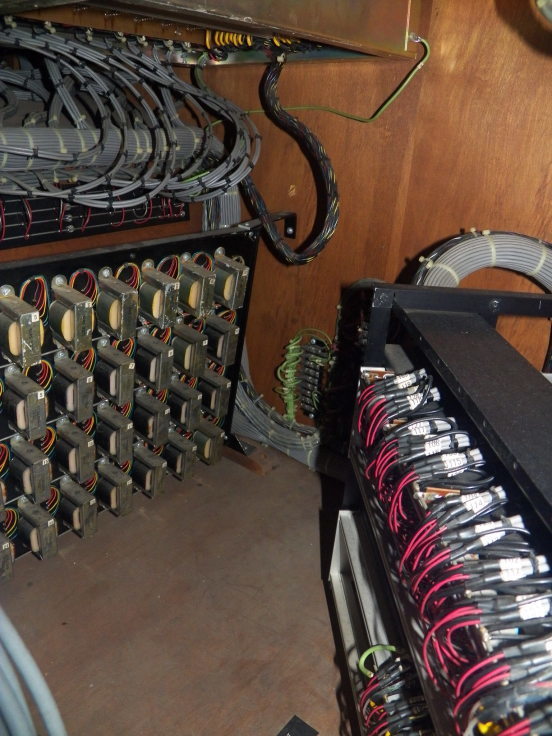

ジェンセン製のQEE3436とQEE3401群
Quad Eight_f0016148_15563907.jpg
Quad Eight_f0016148_00354437.jpg

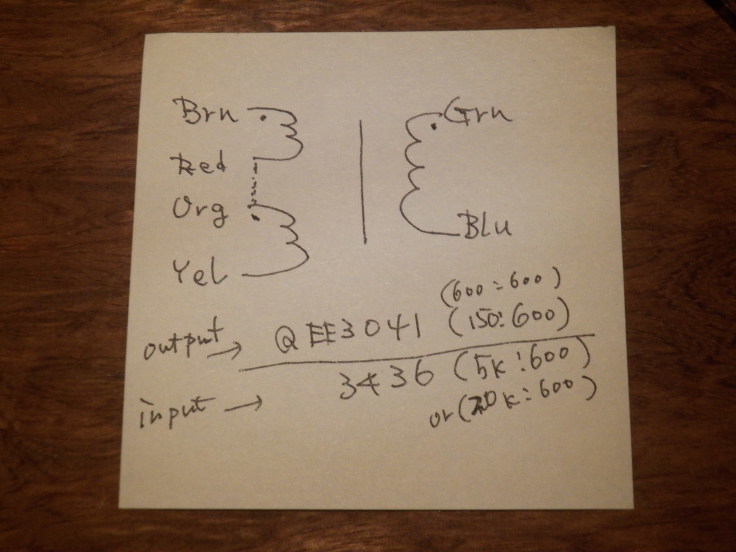

QEE3436はライン用のインプットトランス 5k(20k):600Ω
QEE3041はライン用のアウトプットトランス 150(600):600Ω
<<参考:QEE7002-01はコロラドやパシフィカ以後で150:600Ω>>

Quad Eight_f0016148_15571253.jpg

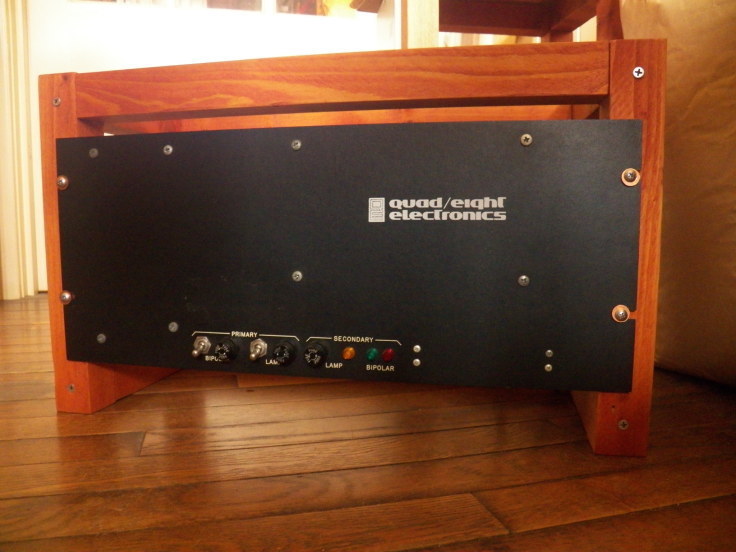

Quad Eight power supply

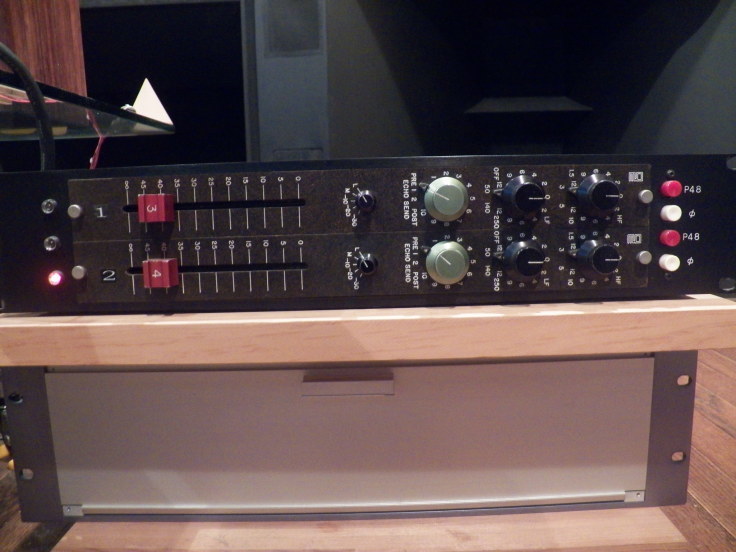

Quad Eight MM-71
Quad Eight_f0016148_15562463.jpg

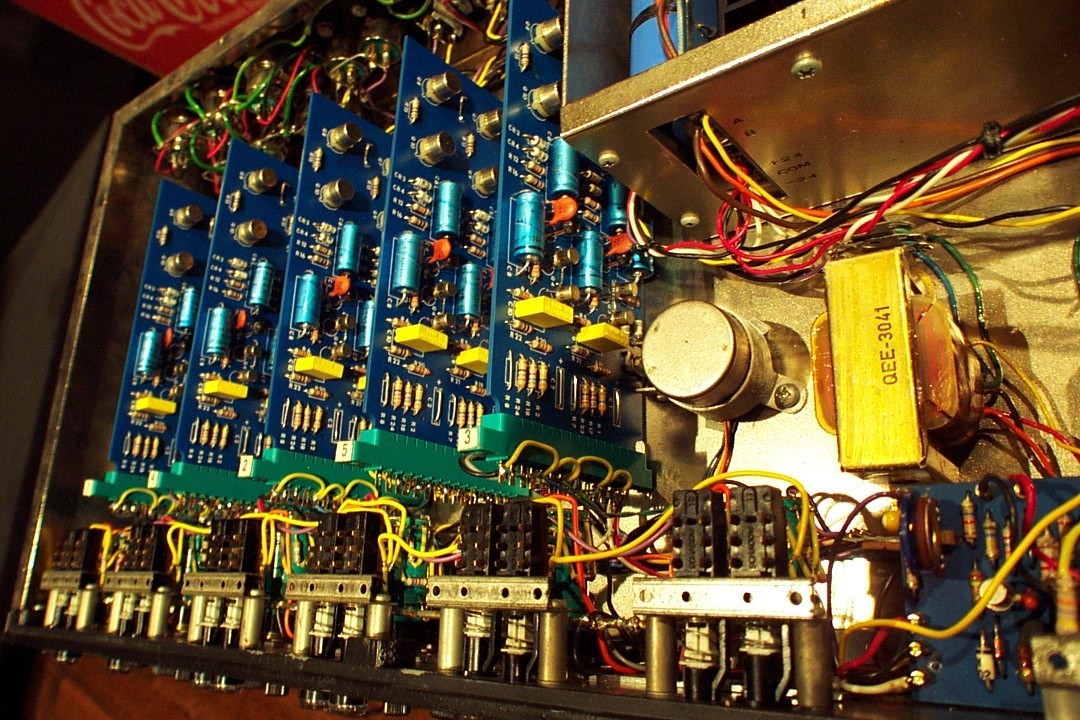

quad eight LM6200
Quad Eight_f0016148_15561658.jpg
Quad Eight_f0016148_15560106.jpg

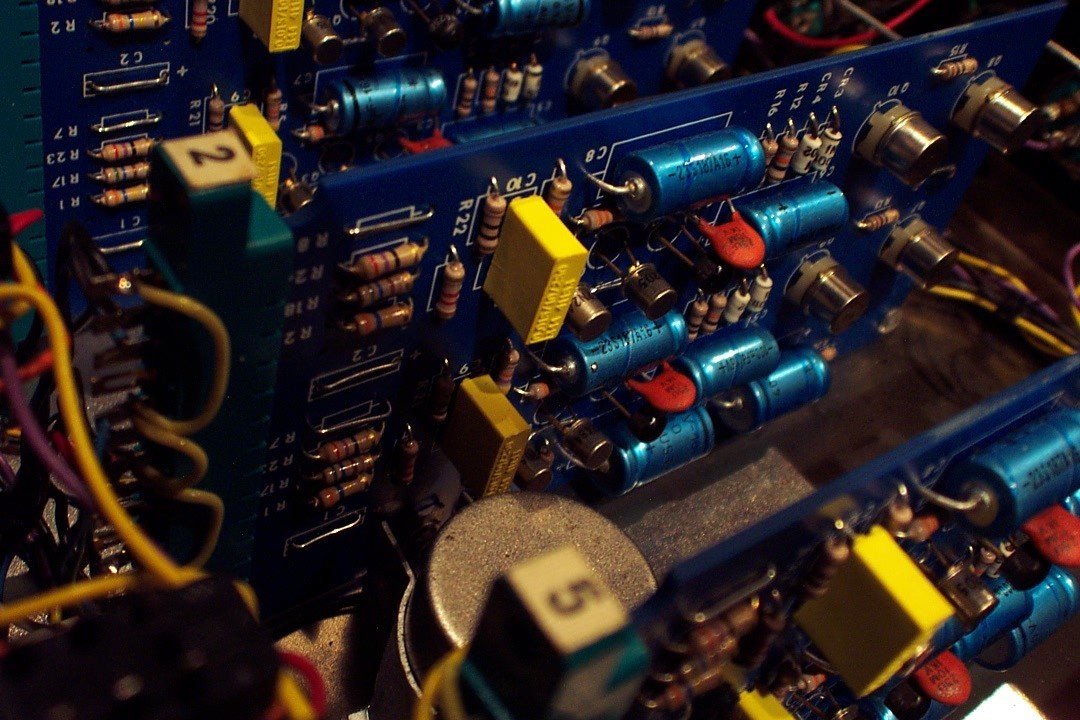

quadeight CA-27とCA-272は同じもの

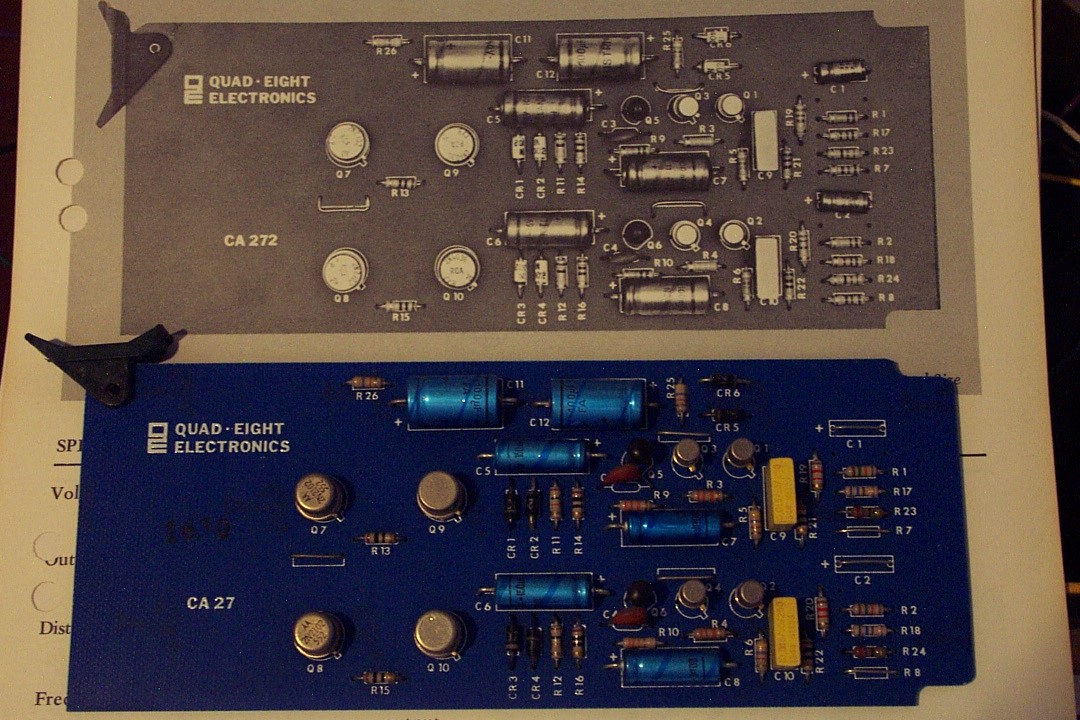

quadeightのCA-272とCA-27でウォーリーを探せ
Quad Eight_f0016148_15121905.jpg

ウォーリーは
C1,C2,R7,R8

しかし、LM6200のCA-272には、C1,C2,R7,R8がありません
つまり
LM6200のCA-272=CA-27

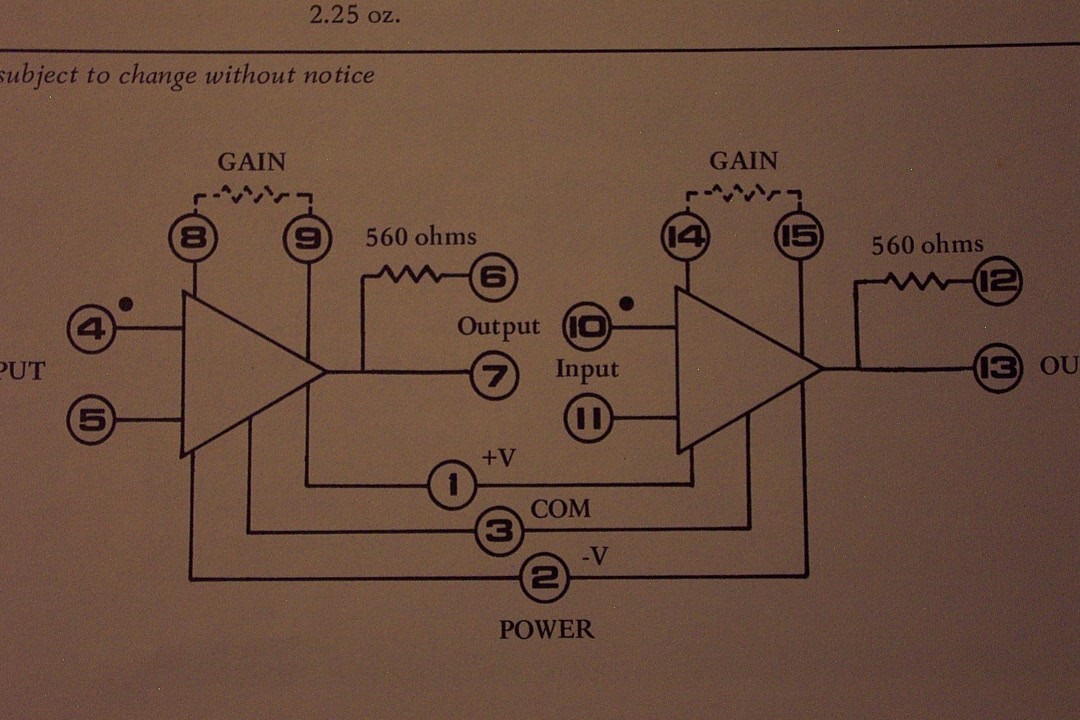

ピン配置
Quad Eight_f0016148_15155885.jpg
